9月27日凯扬贴片贴片机发货A8L(一台) 上板机50P、下板机50S(各一台)

发布日期:2022/09/27

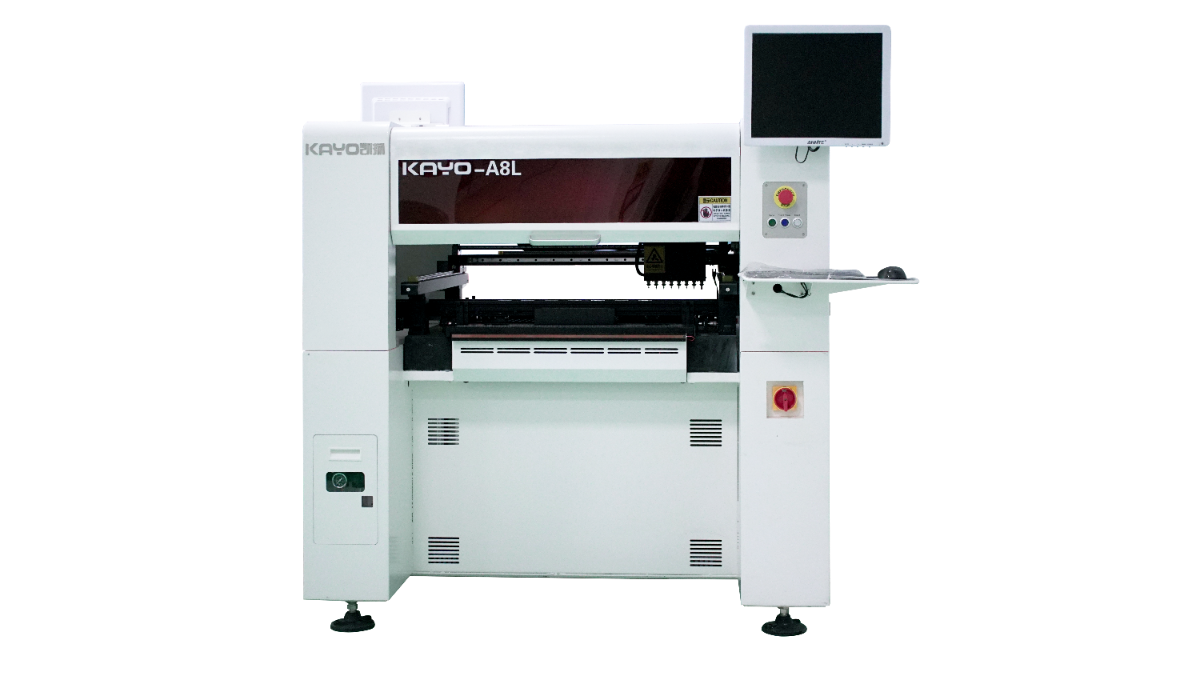

型号:KAYO-A8L

喂料器数量70个(前38后32)电路板面积650×380mm
托盘数量支持12组XY移动范围750×670mm
贴装头数量八头(无需换吸嘴)Z轴移动范围20mm
定位精度0.01mm产品重量800KG
平均功率750w外形尺寸1500*1280*1410mm
电源220V,50Hz导轨调整模式手动+自动
吸嘴缓冲范围5mm开盖报警降速或者停机
驱动电机日本松下伺服电机贴片速度18000Pcs/小时
压缩空气0.5-0.6Mpa运动驱动系统松下高速DSP驱动
XYZ驱动导轨HIWIN高精密重载直线导轨XY运行模式智能曲线加减速直线
联动
带式喂料器8、12、16、24、32mm 飞达、振动飞达
最大贴片速度15000Pcs/小时(开视觉)
平均贴片速度12000Pcs/小时(开视觉)
XY传动方式进口HIWIN高精度滚珠丝杆+进口HIWIN重载直线导轨
吸嘴真空源含有真空破坏的高速通断真空发生器
操作系统基于Windows操作系统的,凯扬科技公司自主研发的全自动贴片机操作系统
元件角度0-360°任意角度,运动中同步旋转
进板方式三段式进板从左到右自动接驳(进板待板,出板待板)自动PCB传送定位
视觉显示器1个工业控制显示器比例4:3分辨率:1024×768
编程方式点对点教习编程,视觉编程,PCB文件坐标导入等
识别相机数量一部Mark识别相机,四部同步高速识别相机,一部500万像素程序自动优化贴装完成继续生产无需等待复位
贴装优化程序自动优化贴装完成继续生产无需等待复位
自动化联线可自动接驳前后端带信号设备
快捷按钮脱机 复位 自动运行清除报警
适用贴装范围适配0201、0402、0603、0805、1206、LED灯珠、二极管、SOT、45*45mm范围内引脚间距大于0.3mm的QFP、BGA等

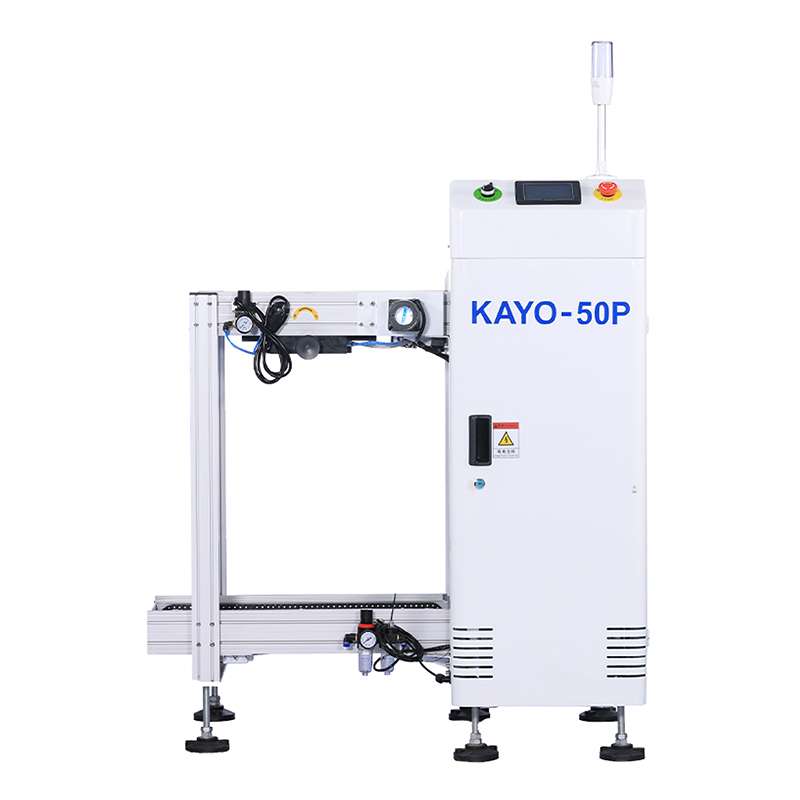

上板机型号:KAYO-50P

供给电压220V 50/60Hz
供给气压5kgf/cm²
PCB尺寸350×320×563
PCB运输方向L-R/R-L可选
料架规格355×320×563
料架升降步距10,20,30,40
传送高度900±20(mm)
主电机功率295W
外形尺寸1300×740×1170(mm)
重量200KG
控制面板1、触摸屏 2、按钮
接口适用于任何SMT自动化设备

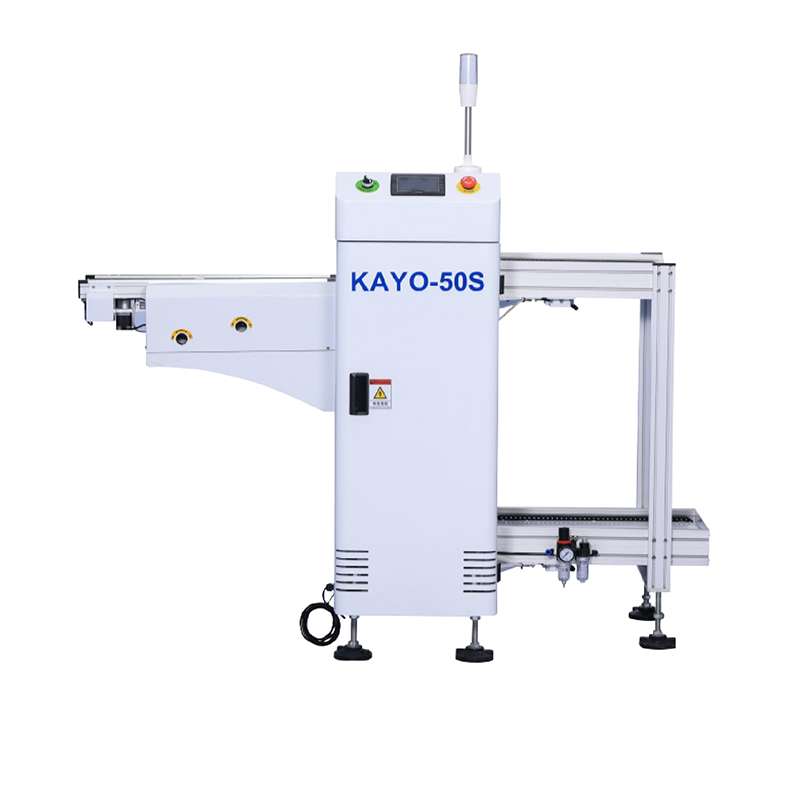

下板机型号:KAYO-50S

PCB尺寸350×50~220mm
运输高度900±200mm
运输方向L-R/R-L 可选
料架升降步距10~50(mm)任意选择
适用料框规格320×355×567mm
电源220V 50/60Hz
电力消耗160W
气源4-7kg/cm³
重量MAX230KG
外形尺寸1500×790×1250(mm)
